工程表ソフトKtWin - ヘルプ目次 - KtWinの基礎知識 - 出来高曲線
- 出来高曲線を描画するためには、各作業線に実行予算金額および出来高金額を入力する必要があります。入力は実行予算/出来高日報の入力画面にて行ないます。
- 実行予算・出来高が入力されていれば[表示]メニュー[出来高グラフの表示]コマンドまたはツールボタン 出来高グラフを表示するで表示されます。

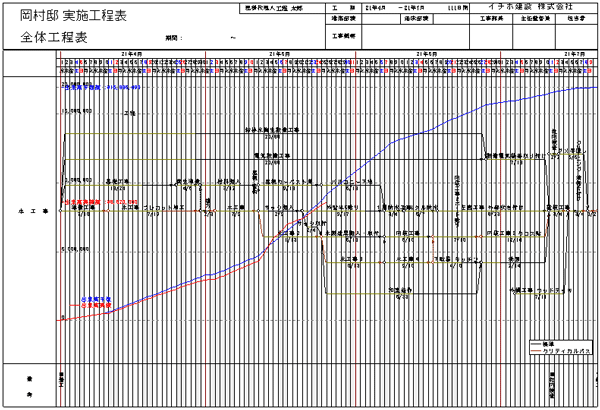

- 出来高曲線は、出来高予想曲線と出来高実績曲線があります。
- 出来高曲線の色・太さは工程表の設定-線スタイルタブで変更可能です。
- 出来高予想曲線
- 作業線の実行予算金額を実働日数で按分して計算します。
- 出来高実績曲線
- 作業線の進捗に応じて、随時入力された出来高金額を実働日数で按分して計算します。
出来高曲線を印刷するには、工程表の印刷の印刷条件の設定の出来高グラフを表示するをチェックし印刷を行ないます。
